四川博瑞華芯科技有限公司(簡稱CNBHC)主要致力于為超精密機床、自由曲面掩膜直寫、光刻直寫、晶圓影切、晶圓缺陷檢測、超快晶圓顯微成像、微納制造、高精度封裝測試、計量檢測等領域提供超精密運動控制核心子系統。
■ CNBHC以區別于競品的極致性能，持續為先進裝備產業提供核心組件和系統解決方案
■ CNBHC始終堅持GB17421、ISO230-2、VDI3441等國際通用檢測標準，力求為客戶提供持續、穩定、高品質的產品和服務
■ CNBHC始終秉承“追求卓越品質、締造民族品牌”為己任，堅持基礎研究，傳承工匠精神，為中國制造的榮譽而砥礪前行
工程實踐經驗
完善的產品體系
應用解決方案
高端裝備產業

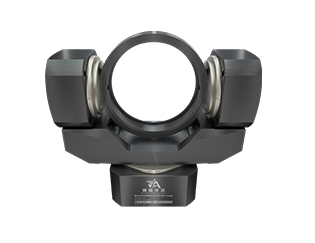

RUG_LG系列高精度萬向系統，擁有較低的輪廓高度。采用具有極低滑動摩擦系數的角接觸軸系，可以提供精確的角度定位、極低的速度波動和高動態響應性能，可快速開發并完成各種系統集成。為光學引導、激光對抗、天線、高精度快反鏡和傳感器測試提供高速精確的角度指向定位。典型應用包括導彈導引頭測試與校準、光電傳感器前視紅外探測、陀螺儀等慣性傳感器角度測試、MEMS加速度計、吊艙應用等。RUG_LG高精度萬向系統，是CNBHC采用最新精密轉臺工藝技術而設計改良的高動態360°角度對位系統?？筛鶕?jù)需求進行特殊定制開發，包括高低溫、真空環境等特殊領域應用。
■低重心設計
RUG精密萬向系統集成了MDRT和MDRS系列產品的優點，RUG精密萬向系統的速度和加速能力明顯高于其他競爭產品。與給定扭矩范圍內的競爭產品相比，RUG系列精密萬向系統擁有更低的尺寸高度和出色的動態響應性能。當只需要有限角度旋轉時，可通過取消高精度導電滑環從而進一步降低整體高度。較低的光路有助于提供整體測試的準確性(較低的阿貝臂)，基于精密角接觸軸系基礎工藝，RUG提供了高精度、高動態、平滑運動的解決方案，低成本和低維護特性，使其可以長時間保持高可靠性和穩定性。
■卓越的定位能力
RUG精密萬向系統憑借高性能的無鐵芯力矩電機配合精密調校的角接觸滑動摩擦軸系，為系統提供了高達0.02arc sec的控制分辨率。極小且趨于線性的滑動摩擦阻力為系統的微步增量運動提供了保障，使其具有優于±0.08arc sec的卓越位置定位能力(穩態誤差)和優于25ms的快速整定時間(穩態時間)。
■出色的控制分辨率
RUG高精度萬向系統采用分體式無鐵芯力矩電機，降低了周期性的轉矩誤差，分辨率可達0.001″。超平滑的速度穩定性，可與高質量的直流有刷電機相媲美。低速性能優異，即使以低于0.01°(36arcsec)/s的極低速轉動時，其位置跟隨誤差仍可優于±0.5arc sec。
■優異的滑動摩擦特性

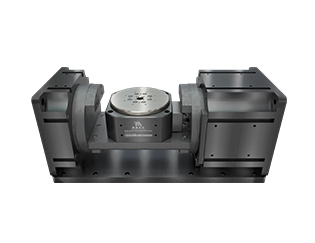

AC_MRS精密回轉工作臺集成了CNCHC自主研發的MDRT和MDRS系列產品的優點，AC系列精密回轉工作臺的速度和加速能力明顯高于其他競爭產品。與給定扭矩范圍內的競爭產品相比，AC_MRS系列精密回轉工作臺擁有更低的尺寸高度。
■卓越的定位能力
AC_MRS 系列精密回轉工作臺憑借高性能的無鐵芯力矩電機配合精密調校的角接觸滑動摩擦軸系，為系統提供了高達0.02arc sec的控制分辨率。極小且趨于線性的滑動摩擦阻力為系統的微步增量運動提供了保障，使其具有優于±0.08arc sec的卓越位置定位能力(穩態誤差)和優于25ms的快速整定時間(穩態時間)。
■出色的控制分辨率
采用分體式無鐵芯力矩電機，降低了周期性的轉矩誤差。該精密直驅轉臺分辨率可達0.001″。超平滑的速度穩定性，可與高質量的直流有刷電機相媲美。低速性能優異，即使以低于0.01°(36arcsec)/s的極低速轉動時，其位置跟隨誤差仍可優于±0.5arc sec。
■出色的運動軸擺
A軸采用兩個大直徑角接觸軸承，獨特的大跨距設計極大地減小了運動軸擺，提高了系統剛度和重復性。同時大直徑軸承能夠承受更大的有效載荷，而不會影響性能。
■A軸高精度在線檢測
AC_MRS可以通過A軸后端進行在線高精度檢測和誤差修正。即使由于負載和阿貝臂的引入也能實現高精度在線檢測?？梢詷O大的提高設備的工作效率。經誤差校準后，可以獲得≤1.5arc sec(ISO230-2)的定位精度。

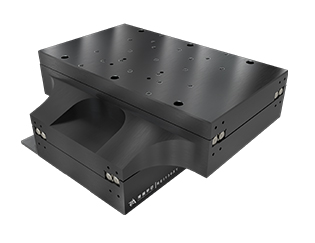

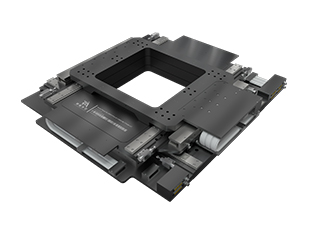

Planar DL-XY 集成一體式XY亞微米精密直驅平臺，在低組高的緊湊幾何空間內提供了大尺寸的通光孔徑，并具備高動態響應能力。尤其適合于雙面LED晶圓缺陷檢測、高動態性能下進行準靜態光學計量檢測以及需要極高運動直線度和運動平面度的應用場合。該系列產品具有多個規格以及精度等級可選，最高可實現＜150nm(ISO230-2)雙向重復定位性能。
■出色的空間幾何精度
Planar DL-XY集成一體式亞微米精密直驅平臺提供了極其出色的平面幾何性能。其具備優于±0.5μm的運動直線度和優于±1.25μm的空間運動平面度。高精度寬幅式滾動摩擦軸系為平臺提供了出色的支撐剛性，低重心設計更加有利于提升結構剛性。非接觸式雙邊同步驅動消除了因大通光孔徑設計從而導致的機械扭曲變形，使平臺軸運動中心驅動剛度在全行程范圍內保持一致，從而實現終端負載出色的運動平面度性能。
■超高精度等級選項
多軸定位系統為了達到盡可能高的系統精度（特別是納米級精度），必須在嚴格的環境條件下，在機械系統完全組裝、功能測試完畢，使用特定檢測儀器通過對REI95XY平臺進行動態軌跡檢測，同時將檢測數據通過系統控制軟件進行動態校準，經校準后可以保證二維運動精度達到±200nm或者更好。
Planar DL-XY標準版本和超高精度版本的性能差異主要通過正交誤差進行體現。經校準后的超高精度版本可以對直線度、正交誤差、偏航角誤差等帶來的精度誤差進行部分修正消除，但并不意味著改變了原始的物理機械精度。
■非接觸式直接驅動
Planar DL-XY 二維平面亞微米精密直驅平臺具有高動態性能、零齒槽效應、納米級分辨率、極低的速度波動、高速高精度等特點。
Planar DL-150XY和Planar DL-250XY,每個軸均配置為兩個電機同步驅動且具有高伺服控制帶寬，所產生的推力和摩擦力均保持在平臺的幾何中心，這樣的設計實現了平臺出色的機械幾何精度與動態性能的有機結合。
■集成線纜管理
Planar DL-XY二維平臺擁有專為長壽命和性能優化而設計的電纜管理系統，可以非常方便的與其他平臺進行組合使用。特殊的線纜管理方案可以提供額外的真空氣路走線。

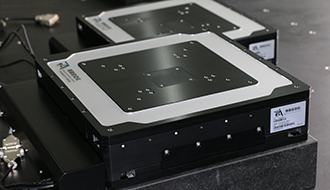

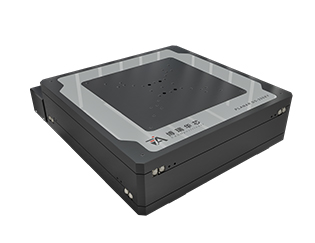

Planar DS-XY系列是一款緊湊型、低組高，同時具有優良幾何機械精度、高動態性能的集成一體式XY平面運動納米定位平臺。該平臺具有納米級的雙向重復定位性能。可以廣泛應用于表面輪廓測量和晶圓切割、光刻直寫、激光微納加工等高端應用領域。
■ 超高的空間幾何精度
Planar DS-XY二維直驅平臺的直線度、正交誤差等關鍵指標具有多種規格可選同時對結構剛性進行了特殊的優化以滿足苛刻的高動態響應要求，加速度最大可以達到1.5g，速度最快可達750mm/s。這使精密微加工和精密測量設備具備了可靠、穩定、準確而快速的定位能力。該產品運行平滑，速度波動小，尤其適合于掃描應用
■ 超高精度等級選項
多軸定位系統為了達到盡可能高的系統精度（特別是納米級精度），必須在嚴格的環境條件下，在機械系統完全組裝、功能測試完畢，使用特定檢測儀器通過對REI95XY平臺進行動態軌跡檢測，同時將檢測數據通過系統控制軟件進行動態校準，經校準后可以保證二維運動精度達到±200nm或者更好。
Planar DS-XY標準版本和超高精度版本的性能差異主要通過正交誤差進行體現。經校準后的超高精度版本可以對直線度、正交誤差、偏航角誤差等帶來的精度誤差進行部分修正消除，但并不意味著改變了原始的物理機械精度。
■ 非接觸式直接驅動
Planar DS-XY二維平臺具有高動態性能、零齒槽效應、亞納米級分辨率、極低的速度波動、高速高精度等特點。
Planar DS-200XY和Planar DS-300XY,每個軸均可以實現一個或者兩個電機的配置，從而為各種不同負載的使用提供了更多的選擇。無論是單電機還是雙電機，其所產生的推力和摩擦力均保持在平臺的幾何中心，這樣的設計保證了平臺的性能。
■ 集成線纜管理
Planar DS-XY二維平臺擁有專為長壽命和性能優化而設計的電纜管理系統，可以非?？焖俚呐c其他平臺進行組合使用。特殊的線纜管理方案還可以提供額外的氣路走線，同時不影響平臺的性能。
■ 出色的防護設計

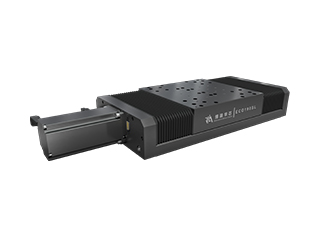

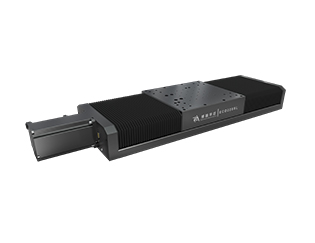

ECO_SL/SLE系列產品的外部結構具有防止碎屑、灰塵進入的功能。防護罩采用V0級阻燃材料制作而成，使其能夠在較為惡劣的工作環境下正常工作。ECO_SL/SLE系列產品的關鍵結構件均經過有限元仿真分析及優化并CNC一體加工成型，具有極高的穩定性和可靠性。
■ 超精密設計

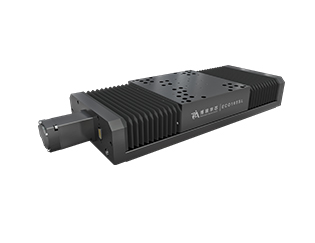

ECO_SL/SLE系列經濟型線性位移臺，根據需要可直接將反饋系統耦合在工作臺面上，配合精密研磨滾珠絲杠和高精度滾動摩擦導軌，使ECO_SL/SLE系列產品具有優異的定位精度、重復性表現和優于50nm的機械分辨率。
■ 靈活的系統設計
ECO_SL/SLE系列產品具有標準化的通用安裝方式，便于系統集成。可以輕松組合兩個、三個或更多軸，以實現靈活的系統設計和多軸配置。ECO_SL/SLE系列產品也可用于Z向驅動，根據需要可以通過增加制動器實現斷電自鎖防護。
■ 經濟型運動平臺
與CNBHC其他高性能產品相比，ECO_SL/SLE系列產品在保證其核心部件性能以及高重復性的同時，兼具高動態響應能力。通過降低加工制造成本，為客戶提供了極具性?xún)r(jià)比的低成本解決方案。
■出色的防護設計
ECO_SL/SLE系列產品的外部結構具有防止碎屑、灰塵進入的功能。防護罩采用V0級阻燃材料制作而成，使其能夠在較為惡劣的工作環境下正常工作。ECO_SL/SLE系列產品的關鍵結構件均經過有限元仿真分析及優化并CNC一體加工成型，具有極高的穩定性和可靠性。
■超精密設計
ECO_SL/SLE系列經濟型線性位移臺，根據需要可直接將反饋系統耦合在工作臺面上，配合精密研磨滾珠絲杠和高精度滾動摩擦導軌，使ECO_SL/SLE系列產品具有優異的定位精度、重復性表現和優于50nm的機械分辨率。
■靈活的系統設計
ECO_SL/SLE系列產品具有標準化的通用安裝方式，便于系統集成。可以輕松組合兩個、三個或更多軸，以實現靈活的系統設計和多軸配置。ECO_SL/SLE系列產品也可用于Z向驅動，根據需要可以通過增加制動器實現斷電自鎖防護。
■經濟型運動平臺
與CNBHC其他高性能產品相比，ECO_SL/SLE系列產品在保證其核心部件性能以及高重復性的同時，兼具高動態響應能力。通過降低加工制造成本，為客戶提供了極具性?xún)r(jià)比的低成本解決方案。
■出色的防護設計
ECO_SL/SLE系列產品的外部結構具有防止碎屑、灰塵進入的功能。防護罩采用V0級阻燃材料制作而成，使其能夠在較為惡劣的工作環境下正常工作。ECO_SL/SLE系列產品的關鍵結構件均經過有限元仿真分析及優化并CNC一體加工成型，具有極高的穩定性和可靠性。
■超精密設計
ECO_SL/SLE系列經濟型線性位移臺，根據需要可直接將反饋系統耦合在工作臺面上，配合精密研磨滾珠絲杠和高精度滾動摩擦導軌，使ECO_SL/SLE系列產品具有優異的定位精度、重復性表現和優于50nm的機械分辨率。
■靈活的系統設計
ECO_SL/SLE系列產品具有標準化的通用安裝方式，便于系統集成?？梢暂p松組合兩個、三個或更多軸，以實現靈活的系統設計和多軸配置。ECO_SL/SLE系列產品也可用于Z向驅動，根據需要可以通過增加制動器實現斷電自鎖防護。
■經濟型運動平臺
與CNBHC其他高性能產品相比，ECO_SL/SLE系列產品在保證其核心部件性能以及高重復性的同時，兼具高動態響應能力。通過降低加工制造成本，為客戶提供了極具性?xún)r(jià)比的低成本解決方案。
■出色的機械剛性

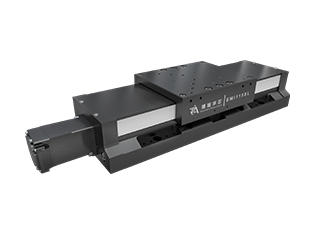

SWI115SL/SLE亞微米線性定位平臺是高剛性、高精度、亞微米重復性的精密線性定位平臺，行程從50mm~200mm。整體材質采用7075-T6航空鋁合金，經有限元分析優化并一體加工成型，有效避免因鋁制基座和導軌的熱膨脹系數不同所導致的彎曲效應。
■優化的側密封結構
SWI115SL/SLE亞微米線性定位平臺采用經第四代優化的側密封結構?？梢杂行Х乐诡w粒粉塵與加工碎屑的進入，從而避免因粉塵而引起傳動系統摩擦加大，確保傳動系統能夠長期可靠的維持高性能?？蛇x的正壓空氣除塵系統進一步提升了設備的防護能力和長期可靠性。
■出色的定位能力
SWI115SL/SLE能夠提供快速平滑的運動，具有響應快、穩態時間短、定位精確的特點，非預拉升裝配工藝，保證了絲桿長期的可靠性。具有低重心、高剛性、導向精確、運動平滑、低速爬升小等特點，運動能力出色，極佳的負載能力和非常低的噪音。
■良好的系統集成靈活性
SWI115SL/SLE 系列產品具有完善的單軸/多軸管理方案，且與CNBHC其他系列產品具有良好的兼容性，使設計具有充分的靈活裕度，可以快速進行系統開發，極大的減少設計開發工作量，提升工作效率。
■靈活的設計
SWI115SL/SLE設計靈活，具有很多標準功能選項和附件選項。該產品設計標準搭載Servotronix伺服電機或Oriental- Motor(東方電機)五相步進電機。對于高精度的應用，推薦使用五相步進電機以獲得更好的位置定位能力和定位穩定性。

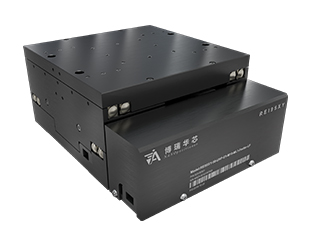

REI95XY采用集成式一體化、低組高設計，擁有超過50mm的行程，平臺總高僅75mm。具有完整的硬限位和軟限位保護，綜合線纜管理系統和四種不同精度等級規格。
■ 非接觸式直接驅動
REI95XY納米定位平臺具有高動態性能、零齒槽效應、亞納米級分辨率、極低的速度波動、高速高精度等特點。特別適合于光纖耦合制造、傳感器測試與掃描、顯微鏡應用等各種需要平穩、快速定位和精確的運動場合。
■ 極致的空間幾何精度
REI95XY允許對諸如正交誤差、直線度、平面度等關鍵指標進行優化，從而實現用戶特殊指定允許的公差范圍。該產品沒有背隙且近乎零系統遲滯性，在整個二維空間運動范圍內均可以保證精確定位和高重復性的納米級運動性能。
■ 超高精度等級選項
多軸定位系統為了達到盡可能高的系統精度（特別是納米級精度），必須在嚴格的環境條件下，在機械系統完全組裝、功能測試完畢，使用特定檢測儀器通過對REI95XY平臺進行動態軌跡檢測，同時將檢測數據通過系統控制軟件進行動態校準，經校準后可以保證二維運動精度達到±150nm或者更好。
REI95XY標準版本和超高精度版本的性能差異主要通過正交誤差進行體現。經校準后的超高精度版本可以對直線度、正交誤差、偏航角誤差等帶來的精度誤差進行部分修正消除，但并不意味著改變了原始的物理機械精度。
■ 多軸應用
REI95XY可以結合其他的平臺產品快速創造出獨特、高性能的多軸系統，如：Z軸升降平臺(REI95LM-Z)、精密轉臺、角位移臺（測角儀）等；
REI130XY采用集成式一體化、低組高設計，擁有超過160*160mm的行程，平臺總高僅90mm。采用滑動摩擦軸系，由REI130LM單軸產品衍生開發而來。具有完整的硬限位和軟限位保護，綜合線纜管理系統和三種不同精度等級規格。
■ 超高的空間幾何精度
REI130XY允許對諸如正交誤差、直線度、平面度等關鍵指標進行優化，從而實現用戶特殊指定允許的公差范圍。該產品沒有背隙并且近乎零系統遲滯性，在整個二維空間運動范圍內均可以保證精確定位和高重復性的納米級運動性能。
■ 超高精度等級選項
多軸定位系統為了達到盡可能高的系統精度（特別是納米級精度），必須在嚴格的環境條件下，在機械系統完全組裝、功能測試完畢，使用特定檢測儀器通過對REI130XY平臺進行動態軌跡檢測，同時將檢測數據通過系統控制軟件進行動態校準，經校準后可以保證二維運動精度達到±150nm或者更好。
REI95XY標準版本和超高精度版本的性能差異主要通過正交誤差進行體現。經校準后的超高精度版本可以對直線度、正交誤差、偏航角誤差等帶來的精度誤差進行部分修正消除，但并不意味著改變了原始的物理機械精度。
■ 非接觸式直接驅動
REI130XY采用非接觸式直接驅動技術，具有高動態性能、零齒槽效應、亞納米級分辨率、極低的速度波動、高速高精度等特點。獨特的結構設計、緊湊的空間尺寸使其在嚴苛的安裝空間中同樣可以獲得高性能。特別適合于光纖耦合制造、傳感器測試與掃描、顯微鏡應用等各種需要平穩、快速定位和精確的運動場合。
■ 多軸應用
REI130XY可以結合其他的平臺產品快速創造出獨特、高性能的多軸系統，如：Z軸升降平臺(REI95LM-Z)、精密轉臺、角位移臺（測角儀）等；
Planar DS-XY系列是一款緊湊型、低組高，同時具有優良幾何機械精度、高動態性能的集成一體式XY平面運動納米定位平臺。該平臺具有納米級的雙向重復定位性能?？梢詮V泛應用于表面輪廓測量和晶圓切割、光刻直寫、激光微納加工等高端應用領域。
■ 超高的空間幾何精度
Planar DS-XY二維直驅平臺的直線度、正交誤差等關鍵指標具有多種規格可選同時對結構剛性進行了特殊的優化以滿足苛刻的高動態響應要求，加速度最大可以達到1.5g，速度最快可達750mm/s。這使精密微加工和精密測量設備具備了可靠、穩定、準確而快速的定位能力。該產品運行平滑，速度波動小，尤其適合于掃描應用
■ 超高精度等級選項
多軸定位系統為了達到盡可能高的系統精度（特別是納米級精度），必須在嚴格的環境條件下，在機械系統完全組裝、功能測試完畢，使用特定檢測儀器通過對REI95XY平臺進行動態軌跡檢測，同時將檢測數據通過系統控制軟件進行動態校準，經校準后可以保證二維運動精度達到±200nm或者更好。
Planar DS-XY標準版本和超高精度版本的性能差異主要通過正交誤差進行體現。經校準后的超高精度版本可以對直線度、正交誤差、偏航角誤差等帶來的精度誤差進行部分修正消除，但并不意味著改變了原始的物理機械精度。
■ 非接觸式直接驅動
Planar DS-XY二維平臺具有高動態性能、零齒槽效應、亞納米級分辨率、極低的速度波動、高速高精度等特點。
Planar DS-200XY和Planar DS-300XY,每個軸均可以實現一個或者兩個電機的配置，從而為各種不同負載的使用提供了更多的選擇。無論是單電機還是雙電機，其所產生的推力和摩擦力均保持在平臺的幾何中心，這樣的設計保證了平臺的性能。
■ 集成線纜管理
Planar DS-XY二維平臺擁有專為長壽命和性能優化而設計的電纜管理系統，可以非?？焖俚呐c其他平臺進行組合使用。特殊的線纜管理方案還可以提供額外的氣路走線，同時不影響平臺的性能。
Planar DL-XY 集成一體式XY亞微米精密直驅平臺，在低組高的緊湊幾何空間內提供了大尺寸的通光孔徑，并具備高動態響應能力。尤其適合于雙面LED晶圓缺陷檢測、高動態性能下進行準靜態光學計量檢測以及需要極高運動直線度和運動平面度的應用場合。該系列產品具有多個規格以及精度等級可選，最高可實現＜150nm(ISO230-2)雙向重復定位性能。
■出色的空間幾何精度
Planar DL-XY集成一體式亞微米精密直驅平臺提供了極其出色的平面幾何性能。其具備優于±0.5μm的運動直線度和優于±1.25μm的空間運動平面度。高精度寬幅式滾動摩擦軸系為平臺提供了出色的支撐剛性，低重心設計更加有利于提升結構剛性。非接觸式雙邊同步驅動消除了因大通光孔徑設計從而導致的機械扭曲變形，使平臺軸運動中心驅動剛度在全行程范圍內保持一致，從而實現終端負載出色的運動平面度性能。
■超高精度等級選項
多軸定位系統為了達到盡可能高的系統精度（特別是納米級精度），必須在嚴格的環境條件下，在機械系統完全組裝、功能測試完畢，使用特定檢測儀器通過對REI95XY平臺進行動態軌跡檢測，同時將檢測數據通過系統控制軟件進行動態校準，經校準后可以保證二維運動精度達到±200nm或者更好。
Planar DL-XY標準版本和超高精度版本的性能差異主要通過正交誤差進行體現。經校準后的超高精度版本可以對直線度、正交誤差、偏航角誤差等帶來的精度誤差進行部分修正消除，但并不意味著改變了原始的物理機械精度。
■非接觸式直接驅動
Planar DL-XY 二維平面亞微米精密直驅平臺具有高動態性能、零齒槽效應、納米級分辨率、極低的速度波動、高速高精度等特點。
Planar DL-150XY和Planar DL-250XY,每個軸均配置為兩個電機同步驅動且具有高伺服控制帶寬，所產生的推力和摩擦力均保持在平臺的幾何中心，這樣的設計實現了平臺出色的機械幾何精度與動態性能的有機結合。
■集成線纜管理
Planar DL-XY二維平臺擁有專為長壽命和性能優化而設計的電纜管理系統，可以非常方便的與其他平臺進行組合使用。特殊的線纜管理方案可以提供額外的真空氣路走線。

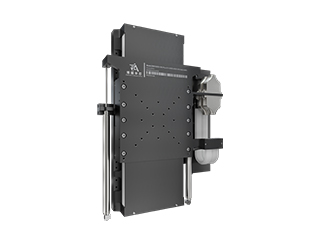

■ 雙平衡零摩擦配重設計

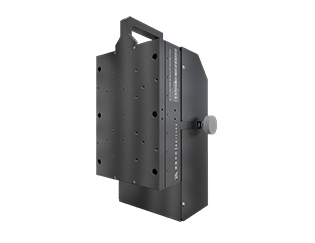

SWI_ZS系列雙平衡Z向精密直驅平臺是速度、精度、系統分辨率、重復定位精度、可靠性、高剛性輕量化設計的最好結合，是SWI系列的衍生產品，該平臺表現出了與SWI系列同樣出色的運動性能，是專為Z向高精度、高剛性、高動態響應應用設計。SWI_ZS系列雙平衡Z向精密直驅平臺采用零摩擦的雙重平衡機制，維持高性能的同時最大限度的減少電機發熱，平衡能力0-20kg用戶可調，雙平衡設計最大限度減少了平臺整體的高度和傾覆扭矩，同時減小直線度和角度偏擺對精度的影響。
■ 非接觸式直接驅動
非接觸式直接驅動技術的應用，使精密微加工和精密測量設備具備了可靠、穩定、準確而快速的定位能力，從而使大規模生產成為可能。SWI_ZS系列雙平衡Z向精密直驅平臺是先進直接驅動技術實現亞微米級定位性能的代表作品之一。非接觸式直接驅動技術具有高動態性能、零齒槽效應、亞納米級分辨率、極低的速度波動、高速高精度等特點。獨特的結構設計、緊湊的空間尺寸使其在嚴苛的安裝空間中同樣可以獲得高性能。
■ 系統特性
極高的系統分辨率是出色的精度、重復定位精度、位置穩定性的基礎。SWI_ZS系列雙平衡Z向精密直驅平臺在直線電機Z軸應用中實現了優于30nm的最小增量運動，該系列平臺完全無背隙和近乎零系統遲滯性從而可以實現精確和高重復的亞微米運動。
■ 靈活、快速的系統組合
SWI_ZS系列雙平衡Z向精密直驅平臺具有標準化的安裝方式，便于系統集成。二軸、三軸或更多軸的應用均可以通過標準孔位靈活的進行組裝搭配。靈活的設計非常便于多軸配置和應用。
■ 雙平衡零摩擦配重設計
SWI_ZS系列雙平衡Z向精密直驅平臺是速度、精度、系統分辨率、重復定位精度、可靠性、高剛性輕量化設計的最好結合，是SWI系列的衍生產品，該平臺表現出了與SWI系列同樣出色的運動性能，是專為Z向高精度、高剛性、高動態響應應用設計。SWI_ZS系列雙平衡Z向精密直驅平臺采用零摩擦的雙重平衡機制，維持高性能的同時最大限度的減少電機發熱，平衡能力0-20kg用戶可調，雙平衡設計最大限度減少了平臺整體的高度和傾覆扭矩，同時減小直線度和角度偏擺對精度的影響。
■ 非接觸式直接驅動
非接觸式直接驅動技術的應用，使精密微加工和精密測量設備具備了可靠、穩定、準確而快速的定位能力，從而使大規模生產成為可能。SWI_ZS系列雙平衡Z向精密直驅平臺是先進直接驅動技術實現亞微米級定位性能的代表作品之一。非接觸式直接驅動技術具有高動態性能、零齒槽效應、亞納米級分辨率、極低的速度波動、高速高精度等特點。獨特的結構設計、緊湊的空間尺寸使其在嚴苛的安裝空間中同樣可以獲得高性能。
■ 系統特性
極高的系統分辨率是出色的精度、重復定位精度、位置穩定性的基礎。SWI_ZS系列雙平衡Z向精密直驅平臺在直線電機Z軸應用中實現了優于30nm的最小增量運動，該系列平臺完全無背隙和近乎零系統遲滯性從而可以實現精確和高重復的亞微米運動。
■ 靈活、快速的系統組合
SWI_ZS系列雙平衡Z向精密直驅平臺具有標準化的安裝方式，便于系統集成。二軸、三軸或更多軸的應用均可以通過標準孔位靈活的進行組裝搭配。靈活的設計非常便于多軸配置和應用。
■ 出色的動平衡機制
REI95Z納米定位平臺采用幾乎零摩擦的平衡機制，維持高性能的同時最大限度的減少電機的發熱。平衡能力從0到7Kg用戶可調。
■ 非接觸式直接驅動
非接觸式直接驅動技術的應用，使精密微加工和精密測量設備具備了可靠、穩定、準確而快速的定位能力，從而使其大規模生產成為可能。REI95Z系列微動納米定位平臺是先進的直接驅動技術實現納米級定位性能的代表作品之一。非接觸式直接驅動技術具有高動態性能、零齒槽效應、亞納米級分辨率、極低的速度波動、高速高精度等特點。獨特的結構設計、緊湊的空間尺寸使其在嚴苛的安裝空間中同樣可以獲得高性能。特別適合于光纖耦合制造、傳感器測試與掃描、顯微鏡應用等各種需要平穩、快速定位和精確的運動場合。
■ 靈活的系統設計
REI系列產品具有標準化的通用安裝方式，便于系統集成。二軸、三軸或更多軸的應用均可以通過標準孔位靈活的進行組裝搭配。靈活的設計非常便于多軸配置和應用。
■ 系統特性
極高的系統分辨率是出色的精度、重復定位精度、位置穩定性的基礎。REI95Z Z向納米定位平臺在直線電機應用中實現了優于2nm的最小增量運動，該系列平臺完全無背隙和近乎零系統遲滯性從而可以實現精確和高重復的納米運動，以及極低速的平滑運動(＜10nm/s)。

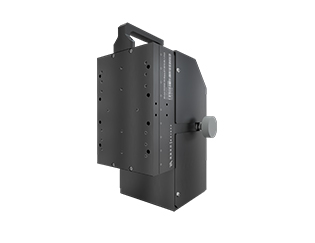

REI130Z和REI130Z-Plus 單平衡Z向納米定位平臺是速度、精度、系統分辨率、重復定位精度、可靠性、緊湊尺寸的最好結合，作為REI系列產品的衍生產品，該平臺表現出了與REI130LM系列同樣的運動性能，是需要緊湊空間應用的最佳Z軸選擇。
■ 出色的動平衡機制
REI130Z納米定位平臺采用幾乎零摩擦的平衡機制，維持高性能的同時最大限度的減少電機的發熱。平衡能力從0到7Kg用戶可調。
■ 非接觸式直接驅動
非接觸式直接驅動技術的應用，使精密微加工和精密測量設備具備了可靠、穩定、準確而快速的定位能力，從而使其大規模生產成為可能。REI130Z系列微動納米定位平臺是先進的直接驅動技術實現納米級定位性能的代表作品之一。非接觸式直接驅動技術具有高動態性能、零齒槽效應、亞納米級分辨率、極低的速度波動、高速高精度等特點。獨特的結構設計、緊湊的空間尺寸使其在嚴苛的安裝空間中同樣可以獲得高性能。特別適合于光纖耦合制造、傳感器測試與掃描、顯微鏡應用等各種需要平穩、快速定位和精確的運動場合。
■ 靈活的系統設計
REI系列產品具有標準化的通用安裝方式，便于系統集成。二軸、三軸或更多軸的應用均可以通過標準孔位靈活的進行組裝搭配。靈活的設計非常便于多軸配置和應用。
■ 系統特性
極高的系統分辨率是出色的精度、重復定位精度、位置穩定性的基礎。REI130Z Z向納米定位平臺在直線電機應用中實現了優于2nm的最小增量運動，該系列平臺完全無背隙和近乎零系統遲滯性從而可以實現精確和高重復的納米運動，以及極低速的平滑運動(＜10nm/s)。

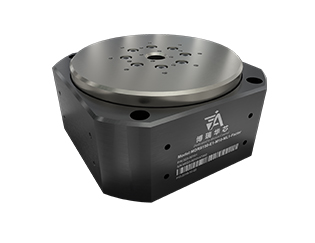

■卓越的定位能力

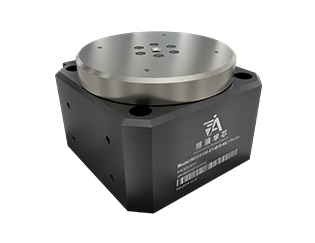

MDRS100低組高精密直驅轉臺憑借高性能的無鐵芯力矩電機配合精密調校的角接觸滑動摩擦軸系，為系統提供了高達0.02arc sec的控制分辨率。極小且趨于線性的滑動摩擦阻力為系統的微步增量運動提供了保障，使其具有優于±0.08arc sec的卓越位置定位能力(穩態誤差)和優于25ms的快速整定時間(穩態時間)。
■直接耦合的無鐵芯力矩電機
MDRS100采用分體式無鐵芯力矩電機，降低了周期性的轉矩誤差。該精密直驅轉臺提供了超平滑的速度穩定性，可與高質量的直流有刷電機相媲美，而無需所有直流電機的固有維護要求，其低速性能優異，即使以低于0.01°(36arcsec)/s的極低速轉動時，其位置跟隨誤差仍可優于±0.5arc sec。
■無刷驅動
MDRS100精密機械轉臺采用無刷直驅電機技術，最大限度地提高了定位性能和動態響應性能。無需更換電刷，也無需維護輪系或皮帶。與齒輪或皮帶驅動機構相比，直接驅動還提供更快的加速度和更高的響應速度。
■緊湊的結構
MDRS100精密機械轉臺針對滑動摩擦軸系與反饋系統進行了特殊的優化設計，使工作臺高度最小化，降低了系統的有效工作高度，最大限度地減少了軸向誤差和軸擺誤差所帶來的阿貝誤差。除了整體高度較低外，MDRS系列產品還設計了標準的通光孔徑，可用于光束傳輸。
■卓越的定位能力
MDRS150低組高精密直驅轉臺憑借高性能的無鐵芯力矩電機配合精密調校的角接觸滑動摩擦軸系，為系統提供了高達0.02arc sec的控制分辨率。極小且趨于線性的滑動摩擦阻力為系統的微步增量運動提供了保障，使其具有優于±0.08arc sec的卓越位置定位能力(穩態誤差)和優于25ms的快速整定時間(穩態時間)。
■直接耦合的無鐵芯力矩電機
MDRS150采用分體式無鐵芯力矩電機，降低了周期性的轉矩誤差。該精密直驅轉臺提供了超平滑的速度穩定性，可與高質量的直流有刷電機相媲美，而無需所有直流電機的固有維護要求，其低速性能優異，即使以低于0.01°(36arcsec)/s的極低速轉動時，其位置跟隨誤差仍可優于±0.5arc sec。
■無刷驅動
MDRS150精密機械轉臺采用無刷直驅電機技術，最大限度地提高了定位性能和動態響應性能。無需更換電刷，也無需維護輪系或皮帶。與齒輪或皮帶驅動機構相比，直接驅動還提供更快的加速度和更高的響應速度。
■緊湊的結構
MDRS150精密機械轉臺針對滑動摩擦軸系與反饋系統進行了特殊的優化設計，使工作臺高度最小化，降低了系統的有效工作高度，最大限度地減少了軸向誤差和軸擺誤差所帶來的阿貝誤差。除了整體高度較低外，MDRS系列產品還設計了標準的通光孔徑，可用于光束傳輸。
■卓越的定位能力
MDRS200低組高精密直驅轉臺憑借高性能的無鐵芯力矩電機配合精密調校的角接觸滑動摩擦軸系，為系統提供了高達0.02arc sec的控制分辨率。極小且趨于線性的滑動摩擦阻力為系統的微步增量運動提供了保障，使其具有優于±0.08arc sec的卓越位置定位能力(穩態誤差)和優于25ms的快速整定時間(穩態時間)。
■直接耦合的無鐵芯力矩電機
MDRS200采用分體式無鐵芯力矩電機，降低了周期性的轉矩誤差。該精密直驅轉臺提供了超平滑的速度穩定性，可與高質量的直流有刷電機相媲美，而無需所有直流電機的固有維護要求，其低速性能優異，即使以低于0.01°(36arcsec)/s的極低速轉動時，其位置跟隨誤差仍可優于±0.5arc sec。
■無刷驅動
MDRS200精密機械轉臺采用無刷直驅電機技術，最大限度地提高了定位性能和動態響應性能。無需更換電刷，也無需維護輪系或皮帶。與齒輪或皮帶驅動機構相比，直接驅動還提供更快的加速度和更高的響應速度。
■緊湊的結構
MDRS200精密機械轉臺針對滑動摩擦軸系與反饋系統進行了特殊的優化設計，使工作臺高度最小化，降低了系統的有效工作高度，最大限度地減少了軸向誤差和軸擺誤差所帶來的阿貝誤差。除了整體高度較低外，MDRS系列產品還設計了標準的通光孔徑，可用于光束傳輸。
■卓越的定位能力

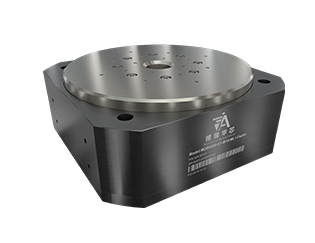

MDRT150高剛性精密直驅轉臺憑借高性能的無鐵芯力矩電機配合精密調校的角接觸滑動摩擦軸系，為系統提供了高達0.02arc sec的控制分辨率。極小且趨于線性的滑動摩擦阻力為系統的微步增量運動提供了保障，使其具有優于±0.08arc sec的卓越位置定位能力(穩態誤差)和優于25ms的快速整定時間(穩態時間)。
■出色的控制分辨率
MDRT150采用分體式無鐵芯力矩電機，降低了周期性的轉矩誤差。該精密直驅轉臺分辨率可達0.001″。超平滑的速度穩定性，可與高質量的直流有刷電機相媲美。低速性能優異，即使以低于0.01°(36arcsec)/s的極低速轉動時，其位置跟隨誤差仍可優于±0.5arc sec。
■無刷直驅
MDRT150精密機械轉臺采用無刷直驅電機技術，最大限度地提高了定位性能和動態響應性能。無需更換電刷，也無需維護輪系或皮帶。與齒輪或皮帶驅動機構相比，直接驅動還提供更快的加速度和更高的響應速度。
■出色的運動軸擺
MDRT150高承載精密直驅轉臺采用兩個大直徑角接觸軸承，獨特的大跨距設計極大地減小了運動軸擺，提高了系統剛度和重復性。同時大直徑軸承能夠承受更大的有效載荷，而不會影響性能。
■靈活的配置
MDRT150是一款具有集成“T型槽”的旋轉工作臺。這些槽可用于水平安裝工作臺或連接定制的應用專用夾具。

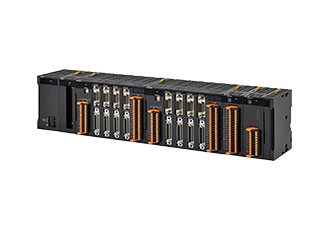

CK3M高性能納米級運動控制器是OMRON基于Power UMAC高性能運動控制器研發的系統級多軸運動控制器，其可以根據應用配置成定制化的控制系統。
CK3M具有50μs/5軸的伺服循環周期，憑借超高速反饋控制，在精密加工領域可實現高精度的輪廓軌跡控制。CK3M可以支持基于模擬指令(DAC、PFM/正交脈沖、直接PWM)的軸控制。能夠與高響應性的音圈電機和精密的直線電機等各種電機相連接，進行精確的定位控制和高動態響應控制。
支持幾乎所有反饋類型，包括但不限于A(yíng)/B相信號、串行數據I/F，Sin/Cos，激光干涉儀等，采用C語言/Programmable Multi Axis Controller專用語言/G代碼等編程語言，設計開發靈活，可以根據實際需要搭建不同數學模型，支持自定義控制算法，包括但不限于五軸聯動算法、六軸并聯算法、自定義PID算法等。

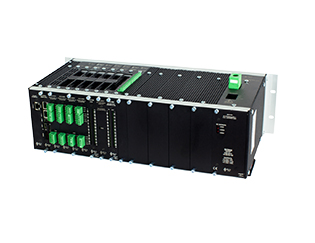

Power UMAC 運動控制器是Delta Tau(OMRON)研發的系統級多軸運動控制器，其可以根據應用配置成定制化的控制系統，是一款擁有內置I/O、電源以及完整封裝的專業運動控制器。
采用Ethernet 通訊方式與主計算機進行通訊。3U 結構的UMAC 控制器配線（RTB/DB）安裝十分簡便，可根據應用配置成一個具有高度靈活性的，功能強大的設備控制系統。
Delta Tau提供了豐富的附件以供選擇，如各種類型的軸卡，數字I/O卡，模擬量輸入卡，通信接口，反饋接口和許多其他的附件。UMAC控制器最多可配置為256個軸。
Power UMAC具有極佳的控制性能，其獨特的控制算法和控制特性可以實現明顯區別于競爭產品的運動特性。結合高性能運動機構，可以實現1nm的最小增量運動、ms級的快速整定時間和極佳的位置跟隨能力。是超精密加工的理想選擇。
